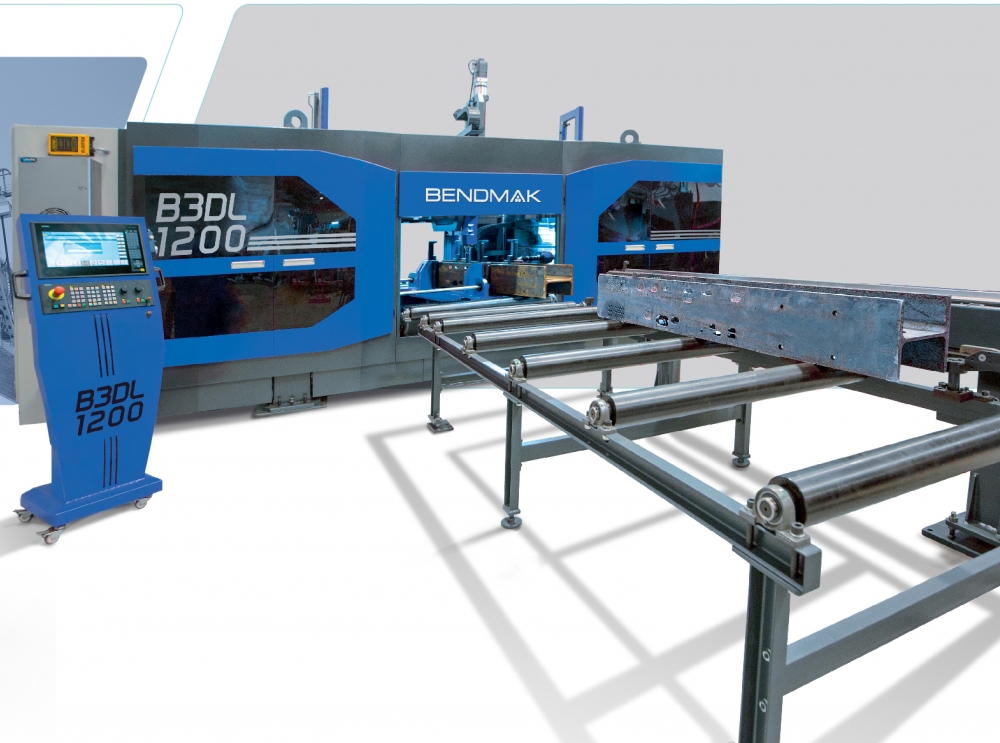

Линии обработки профиля B3DL 1200

Как приобрести Линии обработки профиля B3DL 1200





Заказ можно оформить позвонив по телефону:







+38 (097) 603-90-46







Или оставьте свой номер, и мы сами Вам перезвоним









В наличии
Рейтинг 4.6/5 основан на 12 оценках
Советую от , Декабрь 12, 2018
// Минимальная оценка 5/ // Оценка пользователя 5звезд. // Максимальная оценка оценка
Все супер

Доставка

Доставка по Украине БЕСПЛАТНАЯ

до подъезда Вашего дома, сроки доставки от 2-х до 5-ти рабочих дней

Оплата

Наличными, на карту Приват Банка, оплата по счету для физ. лиц , безналичный расчет для юр. лиц с НДС

Гарантия

Гарантия от производителя 24 месяца

Описание

BENDMAK,являясь одним из лидеров отрасли, демонстрирует свои передовые технологические решения в сверлении металоконструкций,осеществляя поставки такого обрудования из Турции по всему миру.

 BENDMAK выпустил серии сверлильных станков с ЧПУ с сервомоторм - B3DL под специальным брендом - BENDMAK.

Сверлильныестанки B3DL, под брендом BENDMAK обеспечивают высокопроизводительные решения в производстве стальных конструкций,строительстве мостов, верфей и различных областях строительной отрасли. Эта серия имеет возможность сверления отверствий со станартным диаметром 10-40 мм или более в H,I и U профилях или угловых балках.

Сверлильные станки серии B3DL, оснащенная одним шпинделем, имеет возможность сверлить профиль с трех сторон под прямым углом, вращая заготовку на +90 / -90 градусов.

Модель B3DL с тремя шпинделями, имеет возможность сверления, маркировки, фрезеровки, зенкования и нарезания резьбы на профиле одновременно и независимо с трех сторон, с автоматической сменой инструмента. Перенастройка системы на нулевую отметку и установка на следующую позицию серления выполняются автоматически с помощью ЧПУ. Сверлильные станк серии оснащенные компонентами передовых мировых брендов, такими как Mitsubishi и Siemens, демонстрируют выдающееся качество и надежность, в том числе благодаря сильной послепродажной поддержке от сервисной службы BENDMAK.

Независимое движение шпинделя по 3 осям:

 Нанесение разметки

- маркировка по 4 поверхностям

Маркировка барабанного типа

для наружной поверхности балок

- 40 символов

- вращающийся диск с сервоприводом

Электродвигатели привода шпинделя

- оборудован серводвигателями

- 3 высокоскоростных шпиндельных двигателя мощностью 22 кВт

Движения

система линейного управления роликовым контуром

- шариковые винты с сервомотором.

Благодаря 3 независимым серво- шпиндельным блокам на моделях данного типа профиль можно просверлить с трех сторон одновременно. Например, если отверствия равны 10мм и растояние между ними составляет 40 мм, вы можете просверлить 12 отверствий без необходимости перемещения профиля. Это позволяет сэкономить время. Кроме того, имеется функция маркировки на трех поверхностях ( опционально).

Каждый шпиндель оснащен автоматической системой смены инструмента вместимостью на 4 инструмента.

Возможность сверления без перемещения балки по длине макс. 500 мм

Станки B2DL идентичны модели B3DL. В моделеB3DL в дополнение к осям x и y у каждого блока шпинделя добавлена ось z. В моделе B2DL после просверления отверствий в один ряд, материал продвигается и размещается для перфорации следующего ряда отверствий.

Модель B3DL на протяжении 500мм без перемещения материала, обеспечивает перфорацию отверствий в несколько рядов одновременно.

Технические характеристики B3DL 1200 B2DL 1200
Панель управления Mitsubishi/Siemens Mitsubishi
Вертикальное сверлильное устойство 1 вертикальный 1 вертикальный
Горизонтальное сверлильное устройство 2 горизонтальный 2 горизонтальный
Диаметр сверления 10-40мм 10-40мм
Скорость шпинделя 10- 3000 об./мин. 11 кВт 10- 3000 об./мин. 11 кВт
Мощность привода кадой оси 22kW/ 140 Nm 22kW/ 140 Nm
Крутящий момент шпинделя 280Nm 280Nm
Система направления движения Предустановленный шариковый винт/гаечная система Предустановленный шариковый винт/гаечная система
Автоматическое устройство смены инструмента По одному устройству с четырьмя инструментами для каждого шпинделя По одному устройству с четырьмя инструментами для каждого шпинделя
Длина входного конвейера 12м Стандартный 12 м материал
Длина выходного конвейера 12м Стандартный 12 м материал
Центральная система смазки направляющих стандарт стандарт
Система охлаждения инструмента MQL
Нагрузка на конвейер за погонный метр 600 кг/м 600 кг/м
Нарезание резьбы на все три оси (опционно) М10- М24 (со специальной настройкой) М10- М24 (со специальной настройкой)
Ширина профиля макс.-мин. 1200/1500/1750-200
Высота профиля макс.-мин. 500/600/600-80 500/80 мм
Диаметр отверствия инструмента ВТ 40 (с отверствием для продолжительного охлаждения жидкость) ВТ 40 (с отверствием для продолжительного охлаждения жидкость)
Движение изделия Серводвигатель + Планетарный редуктор Серводвигатель + Планетарный редуктор
Автоматическая система измерения поперечного сечения стандарт стандарт
Встроенный механизм ленточной пилы опциональео опционально
Вес 13000 кг 11000 кг
Размеры станка 2400х7000х3200 мм 2300х5400х3050 мм
Гидравлическая маркировка опционально опционально
Комплект гравировки На трех сторонах На одной стороне
Конвейер для стружки стандарт стандарт
